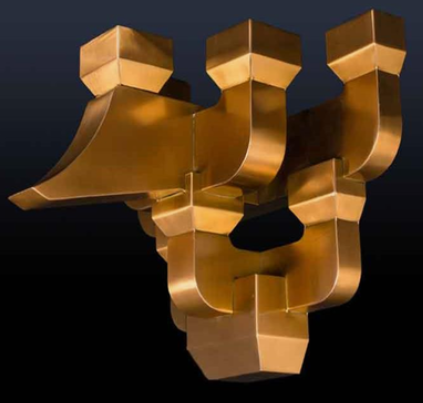

鋁合金斗拱及金屬椽子加工流程

來源：光翔斗拱廠家日期：2022-03-24 09:11:52

鋁合金斗拱及金屬椽子加工流程

1.采購光鋁板（根據加工產品尺寸購買鋁板規格）。

2.采用電腦激光線切割下料。

3.數碼控折彎?rùn)C(jī)對斗拱每個構建進行折彎。

4.氬弧焊接斗拱構件縫隙焊接。

5.每個構件縫隙焊接處進行打磨。

6.構件外表進行全部打磨。

7.采用稀料全部清洗，噴氟碳漆后進入高溫烘烤爐（200度左右高溫）4小時候出爐。

8.對每個構件采用塑料氣泡紙進行包裝，然后裝入木箱等待發貨。

一、技術標

1、主要材料

斗拱裝飾分項工程主材采用3mm厚鋁合金板制作成斗拱各個配件、表面噴刷防銹漆；輔材為膨脹螺栓等材料。

2、主要工藝

實樣開發制作各種斗拱模具，根據實樣及圖紙劃線、剪切、下料，多次沖壓成型后，用氬弧焊機和專用合金鋁焊絲，專業焊工焊接，表面粗磨，成型。合金鋁斗拱表面處理：表面化學制劑清洗，細磨，拋光，打磨成鋁鏡面。選用先進的合金鋁表面噴塑工藝，根據要求顏色，電腦配塑漆，烤房?jī)?nèi)噴塑漆兩遍處理，設定溫度烘烤一定時間，出成品。

安裝時必須將現場各攢斗拱先行進行組裝，在確保組裝完整的情況下，進行鉆孔，再逐個拆開進行安裝。先從角科安裝，拉通線后再進行逐排安裝。

二、鋁合金斗拱施工工藝

2.1首先確定斗栱安裝的位置，然后根據斗栱安裝的位置確定斗栱

各個組件的固定辦法和固定位置，在墻面需要固定斗栱的地方橫向拉線，并做標注，用來焊接角碼并且對正斗栱的安裝。在墻面需要固定角碼的位置焊接固定角碼，要求角碼上下誤差不超過5mm，左右誤差不超過5mm。

2.2按裝過程中，所有的斗栱組件按照從下往上，從里往外的順序安裝，每個靠墻的組件都用角碼固定在墻上，斗栱之間的組件內部打孔（在重疊或者隱蔽部位），然后用螺栓相互固定。

2.3每一列斗栱中的向外延伸的單個構件前端要拉線，每攢斗栱之間水平對齊，上下誤差不得超過5mm。

備注（寶泉寺鋁合金斗拱采用打孔螺栓固定）工藝流程

放樣、配料→構件制作→試安裝→現場安裝

1、放樣、配料：按設計要求，以幢號為單位，開列出各種構件所需材料的種類、數量、規格方面的料單，提供給材料部門進行采購或進行加工。根據圖紙，對斗拱各構件放足尺大樣。

2、構件制作

2.1按樣板在加工好的規格木料上畫線，鋸解斗拱各個分件。

2.2鋸鑿斗拱分件各部位的榫卯、卡腰、刻袖、卷瓣，頭尾按要求雕刻出花飾和刻線，昂嘴刮出凹度。

2.3試安裝：

2.4將制作好的斗拱分件按圖紙組裝起來，對各分件結合處進行修整至符合要求。

2.5對試安裝好的斗拱分組進行編號、綁扎。

2.6現場安裝

2.7在平板枋斗拱中心上栽好暗銷，安裝大斗。斗底十字線須與平板枋上十字線對正對齊。

2.8在大斗之間安裝墊拱板，然后在大斗上安裝正心瓜拱，并搭扣安裝頭翹。在拱、翹兩端分別用暗銷安裝槽升子、十八斗。

2.9安裝正心萬拱、槽升子、里外拽單材瓜拱、三才升。掛線安裝頭昂，上裝十八斗。

3.0向上逐層按山面壓檐面作法交圈安裝斗拱，各層相同構件應出進、高低一致。同時安裝正心枋、內外拽枋、斜斗板、蓋斗板、井口枋、挑檐枋、檁碗等各構件。
